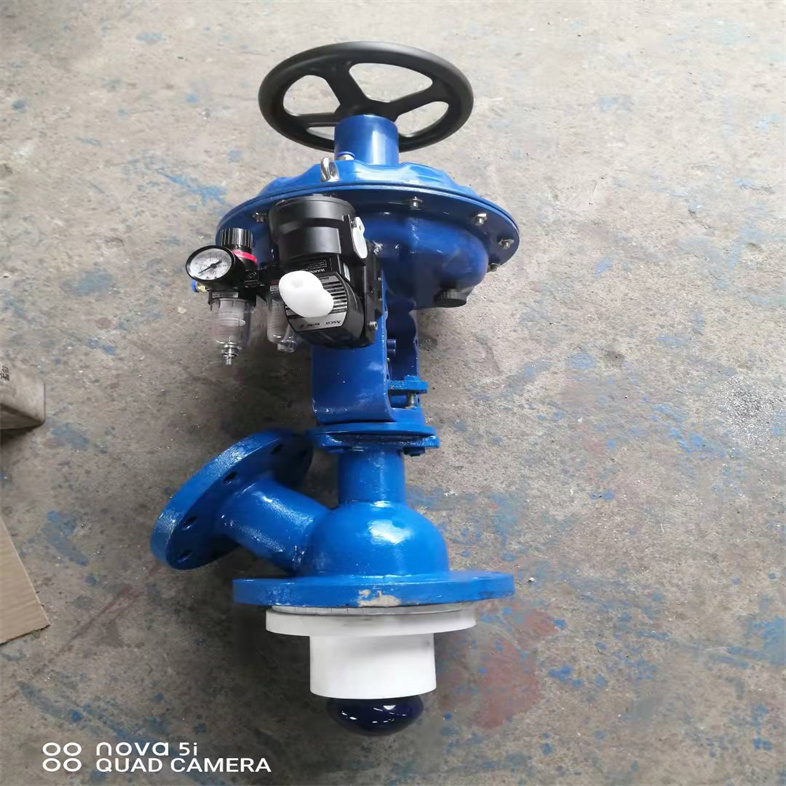

HG5-16-79氣動薄膜式搪玻璃放料閥應用案例

HG5-16-79氣動薄膜式搪玻璃放料閥應用案例

HG5-16-79搪玻璃放料閥內襯搪磁玻璃是含高硅量的玻璃質釉，通過900℃左右高溫涂于金屬胎而成。它具有良好的機械性能和耐腐蝕性能，能防止介質與金屬離子取代作用而影響污染制品，并且表面光潔、耐磨、有一定的熱穩定性。在化工、石油、冶金、制藥、農藥、染料、食品加工等行業廣泛使用。

HG5-16-79氣動薄膜式搪玻璃放料閥應用案例性能特點



1、具有光滑的表面。不易粘結物料、易清洗。
2、能耐一般無機酸、有機酸弱堿液（P≤60℃ PH≤12）以及有機劑介質。
3、耐熱性，允許在-30℃至+240℃間使用（耐溫急變小于120℃）。
4、絕緣性：玻璃料有良好的絕緣性，厚1mm的玻璃在2000伏的高壓下不會被擊穿而導電。
5、耐沖擊性：耐沖擊性能較小為2500克/厘米，因而使用時應避免硬物沖擊。

HG5-16-79氣動薄膜式搪玻璃放料閥應用案例工作原理



HG5-16-79搪玻璃放料閥可分上展或下展式放料，上展式的手輪往右邊轉為關，往左邊轉為開，下展式的手輪往右邊轉為開，往左邊轉為關閉，閥體為V型，并提供提升和下降兩種工作方式的閥瓣。
1. HG5-16-79氣動薄膜式搪玻璃放料閥應用案例產品特點

1.1 ? 耐高溫、耐腐蝕、耐壓力

雙誠閥業精心打造的氣動搪瓷放料閥，憑借其出色的耐高溫、耐腐蝕和耐壓力特性，在化工自動化控制領域發揮著至關重要的作用。這款閥門不僅自動化程度高，可實現遠距離操作，還具備安全可靠、抗腐能力強以及手控和氣控雙功能等特點。

1.2 ? 自動化與安全性能

其獨特的結構設計，包括閥體、支架、絲桿、閥芯、孔板和手輪等組件，使其能夠適應各種濃度的酸、堿、鹽溶液及有機物料的輸送。此外，該閥門還具有廣泛的應用范圍，可根據不同的開啟方式、執行結構和密封結構進行定制，以滿足各種反應釜的底部出料需求。同時，其光滑的表面不易粘結物料，易于清洗，且具有良好的絕緣性和耐沖擊性能。在工作壓力方面，該閥門可承受0.6-1.6MPA的壓力，確保在各種惡劣環境下都能穩定工作。

1.3 ? 結構與設計

自動化和安全性能，使該閥門特別適用于高溫、腐蝕性和高壓的惡劣環境。



022. HG5-16-79氣動薄膜式搪玻璃放料閥應用案例技術參數部分

在訂購時，請提供準確數據，以確保選購到符合需求的閥門。
氣動搪瓷放料閥具有耐高溫、耐腐蝕、耐壓力，廣泛應用于化工自動化控制領域。氣動搪玻璃放料閥是我廠新開發的產品。
該閥門自動化程度高，可遠距離操作，抗腐能力強，且具有手控和氣控雙功能。
手輪式搪玻璃閥門由閥體、支架、絲桿、閥芯、孔板、手輪等組成。
該閥門能耐各種濃度的酸、堿、鹽溶液及各種有機物料的輸送。
使用壓力≤0.6MPa，
適用溫度≤150℃。
據開啟方式不同，可以分為：1、氣開式
2、氣閉式
根據執行結構不同，可以分為：1、薄膜型
2、汽缸型
根據密封結構不同，可以分為：1、上展式氣動放料閥
2、下展式氣動放料閥
根據進出口徑不同，可以分為：Dg70/32 配用反應釜規格：50L、100L
Dg80/40 配用反應釜規格：200L、300L、500L
Dg100/50 配用反應釜規格：1000L、1500L、2000L
Dg125/80 配用反應釜規格：3000L、5000L
Dg150/100 配用反應釜規格：6300L、8000L、10000L、20000L
氣動搪玻璃放料閥（又稱氣動搪瓷放料閥）閥作為反應釜的底部出料閥門，被廣泛應用于化工流體儲運之中。
  A、耐腐蝕性:1.能耐一般無機酸、有機酸、弱堿液(P≤60℃ PH≤12)以及有機劑介質。
 2.在--等強腐蝕介質中。嚴禁使用含氟離子液體(如HF等)也不能用強堿(溫度小于150℃,濃度＞30%)。
適用介質: 油品、酸類、腐蝕性流體介質等。
B、耐熱性，允許在-30℃-240℃間使用(耐溫急變小于120℃)。
C、具有光滑的表面。不易粘結物料、易清洗。
D、絕緣性:耐沖擊性能較小為2500克/厘米，因而使用時應避免硬物沖擊。
E、工作壓力0.6-1.6MPA。
F、連接方式:法蘭。
G、閥體材質: 搪瓷鑄鋼。
H、開啟方式：手控及氣控。
氣動搪玻璃放料閥已廣泛應用于化工、冶金、染料、食品加工等部門。
放料閥系列產品:上展式氣動放料閥、下展式氣動放料閥、氣動球閥等系列產品。




2.1 ? HG5-16-79氣動薄膜式搪玻璃放料閥應用案例連接方式與閥體材質

F、連接方式：采用法蘭連接。

G、閥體材質：選用搪瓷鑄鋼，確保耐腐蝕性。

2.2 ? 多種開啟與控制方式

H、開啟方式：既可手動控制，也可氣動控制，靈活便捷。

033. 應用與選擇

氣動搪玻璃放料閥在多個領域得到廣泛應用，如石油、化工、冶金、制藥等。我們提供多種放料閥系列產品，包括上展式氣動放料閥、下展式氣動放料閥以及氣動球閥等。

3.1 ? 應用領域

這些閥門設計手控和自動雙控功能，操作簡便且質量穩定，贏得了眾多客戶的青睞。在石油、化工、制藥等多個行業中得到廣泛應用，客戶滿意度高。

3.2 ? HG5-16-79氣動薄膜式搪玻璃放料閥應用案例客戶訂購指南



提供所需閥門的具體規范和規格，以確保訂購的準確性。請明確以下幾點：

1. 閥門通徑

2. 壓力界面材料：包括鑄件和部件材料。

3. 對于陶瓷雙閘板閥/出料閥，需提供法蘭連接尺寸；若為減壓閥，則需明確進出口壓力、介質及溫度等參數。

4. 終端連接方式：若采用焊接方式，請提供連接管道的管壁厚度；若為法蘭連接，則需明確法蘭表面或拋光度。

5. 非標準配置材料：如密封材料、沉淀材料、螺栓材料等，需特別說明。

6. 附加設備：如防酸保護層、鎖定裝置、鏈條操作等，請詳細列出。

7. 執行機構類型：請明確所需的人工或動力執行機構，并包含相關技術細節。

8. 為簡化訂購流程，請明確規格型號。



9.

HG5-16-79氣動薄膜式搪玻璃放料閥應用案例適用范圍

產品名稱	規格	使用范圍	50~100L反鍋
搪玻璃放料閥	DN70/32	50~100L反鍋	200L
	DN80/40	200~500L反鍋	300~500L
	DN100/50	1000~2000L反鍋	1000~2000L
	DN125/80	3000L反鍋	3000L
	DN150/100	5000L以上的反鍋	500-300L貯罐

外形結構圖





主要外形尺寸（上展式）

配反應罐	規格	D	D1	D2	D3	z-φ	d	d1	n-φ	L	L1
50-100L	70/32	160	130	32	160	4-14	120	90	4-14	350	325
200-500L	80/40	185	150	42	160	4-18	130	100	4-14	360	330
1000-2000L	100/50	205	170	50	180	4-18	140	110	4-16	395	360
1000-2000L	100/50	210	185	50	180	6-14	140	110	4-16	395	360
1000-2000L	100/50	210	190	50	180	8-14	140	110	4-16	395	360
3000L	125/80	235	200	65	200	8-18	185	150	4-18	450	400
3000L	125/80	235	210	65	200	10-14	185	150	4-18	450	400
5000L	150/100	260	225	85	200	8-18	205	170	4-18	485	420

外形結構圖





HG5-16-79氣動薄膜式搪玻璃放料閥應用案例主要外形尺寸（下展式）

配反應罐	規格	D	D1	D2	D3	z-φ	d	d1	n-φ	L
50-100L	70/32	160	130	32	160	4-14	120	90	4-14	268
200-500L	80/50	185	150	42	100	4-18	130	100	4-14	275
1000-2000L	100/50	205	170	50	180	4-18	140	110	4-16	315
1000-2000L	100/50	210	185	50	180	6-14	140	110	4-16	315
1000-2000L	100/50	210	190	50	180	8-14	140	110	4-16	315
3000L	125/80	235	200	65	200	8-18	185	150	4-18	365
3000L	125/80	235	210	65	200	10-14	185	150	4-18	365
5000L	150/100	260	225	85	200	8-18	205	170	4-18	505

安裝使用注意事項



1、凡與瓷面接觸的地方必須用石棉或四氟片等軟墊。使用工具不能與瓷面沖擊或摩擦，更不能用金屬工具鏟打。
2、在緊固螺絲時四周以等力上緊，防止瓷面受力不勻而裂瓷。放料閥絲桿要經常保持潤滑、防止生銹。
3、流經介質只能是液態，不得有硬顆粒混入液體內，防止瓷面起毛或堵塞，以及開啟失靈等等。
4、在安裝時應注意各部的螺絲受力是否平衡、升降（活動）是否靈活。
5、在搪瓷面的各部密封件應保持中心位置。壓力均勻，以防泄漏。
6、使用時如發現有漏，應立即檢查密封裝置是否確當、不能用鐵棍、桿把手輪硬扳緊，以免損壞零件。
7、出料當受阻塞時，可以使用金屬桿或硬性工具疏通，不得使用金屬桿或硬性工具。
8、應盡量避免酸堿介質交替使用（除中和反應介質），以免縮短壽命。
9、根據介質性能及使用期，應經常檢查閥體頸部四氟密封圈和孔板部的四氟薄片。如發現有損壞應及時更換再使用。
10、若發現瓷面有損壞時應立即停用。可用專門涂料修補患處，或委托有關生產單位重新現做搪瓷。
HG5-16-79氣動薄膜式搪玻璃放料閥應用案例






搪瓷放料閥作為工業生產中常用的一種閥門，其正確的安裝方法和嚴格遵循注意事項對于保障生產流程的順暢、設備的穩定運行以及安全生產等方面都有著至關重要的意義。下面將詳細介紹搪瓷放料閥的安裝方法與注意事項。

安裝前的準備工作

1. 檢查閥門外觀

在安裝搪瓷放料閥之前，需要仔細檢查閥門的外觀。查看閥門表面的搪瓷層是否完好無損，有無裂縫、砂眼、剝落等缺陷。因為搪瓷層一旦出現破損，會影響閥門的耐腐蝕性能，進而可能導致介質泄漏，對生產環境和設備造成損害。同時，檢查閥門的各個部件，如閥體、閥桿、閥芯等是否有變形、損壞的情況，確保閥門的整體結構完整。

2. 確認安裝環境

安裝環境對搪瓷放料閥的正常運行有著重要影響。首先要確保安裝位置的清潔，周圍無雜物堆積，避免在安裝過程中雜物進入閥門內部，影響閥門的密封性和正常開關動作。其次，安裝場地應具備足夠的空間，方便操作人員進行安裝和后續的維護工作。另外，要考慮安裝位置的溫度、濕度等環境條件，搪瓷放料閥一般適用于一定的溫度和濕度范圍，若超出范圍可能會影響閥門的性能和使用壽命。

3. 準備安裝工具

根據安裝需求，準備好合適的安裝工具，如扳手、螺絲刀、吊裝設備等。不同規格的搪瓷放料閥可能需要不同尺寸的扳手來進行拆卸和安裝操作，確保工具齊全且適用，以保證安裝工作能夠順利進行。同時，對于較大型的搪瓷放料閥，需要配備相應的吊裝設備，確保在搬運和安裝過程中閥門不受損壞。

HG5-16-79氣動薄膜式搪玻璃放料閥應用案例安裝步驟



1. 連接管道

將搪瓷放料閥按照設計要求與管道進行連接。在連接過程中，要注意閥門的進出口方向，確保與介質的流動方向一致。一般來說，閥門上會有明顯的箭頭標識，指示介質的流向。如果安裝方向錯誤，閥門將無法正常工作，甚至可能導致安全事故。采用法蘭連接時，要確保法蘭盤的螺栓孔對齊，將墊片正確放置在法蘭之間，然后均勻擰緊螺栓。注意螺栓的擰緊力度要適中，避免過緊或過松。過緊可能會損壞法蘭或閥門，過松則會導致泄漏。

2. 固定閥門

安裝好的搪瓷放料閥需要進行牢固的固定，以防止在運行過程中出現晃動或位移。對于安裝在水平管道上的閥門，可以使用支吊架進行支撐固定；對于安裝在垂直管道上的閥門，要確保閥門與管道連接牢固，必要時可增加輔助固定裝置。固定過程中要注意不要對閥門的搪瓷層造成損傷。

3. 安裝執行機構（如有）

如果搪瓷放料閥配備有電動、氣動或液動等執行機構，需要按照說明書進行正確安裝。首先將執行機構與閥門的閥桿進行連接，確保連接部位牢固可靠。然后進行執行機構的調試，調整好行程、扭矩等參數，使執行機構能夠準確地控制閥門的開啟和關閉。在調試過程中，要密切觀察閥門的動作情況，確保其正常運行。

HG5-16-79氣動薄膜式搪玻璃放料閥應用案例安裝注意事項



1. 避免強力安裝

在安裝過程中，嚴禁對搪瓷放料閥進行強力安裝。例如，不要用錘子等工具強行敲擊閥門，以免造成搪瓷層破裂或閥門部件損壞。如果在安裝過程中發現閥門與管道連接存在困難，應檢查連接部位是否存在偏差或雜物，及時進行調整和清理，而不是強行安裝。

2. 防止介質污染

在安裝完成后，正式投入使用前，要對管道和閥門進行清洗，防止雜物、焊渣等進入閥門內部。可以采用水沖洗、氣體吹掃等方法進行清洗。在清洗過程中，要確保閥門處于全開狀態，使介質能夠順利通過閥門，將內部的雜質帶出。同時，在清洗后要對閥門進行檢查，確認無雜物殘留。

3. 注意溫度影響

在安裝和使用搪瓷放料閥時，要充分考慮溫度的影響。由于搪瓷材料的熱膨脹系數與金屬不同，在溫度變化較大的情況下，可能會導致搪瓷層與金屬基體之間產生應力，從而引起搪瓷層破裂。因此，在高溫或低溫環境下安裝和使用時，要采取相應的隔熱、保溫措施，以減少溫度變化對閥門的影響。

4. 定期檢查維護

安裝完成后，要建立定期檢查維護制度。定期檢查閥門的密封性、運行狀況等，及時發現并處理可能出現的問題。例如，檢查閥門的填料函是否有泄漏現象，如有泄漏應及時更換填料；檢查閥門的開關動作是否靈活，如有卡滯現象要及時進行維修調整。同時，定期對閥門進行清潔和保養，延長閥門的使用壽命。

總之，正確的安裝方法和嚴格遵守注意事項是確保搪瓷放料閥正常運行、發揮其性能的關鍵。只有在安裝過程中嚴格按照要求操作，并在使用過程中做好維護工作，才能保證搪瓷放料閥在工業生產中安全、穩定地運行，為生產提供有力的保障。
